Product Summary

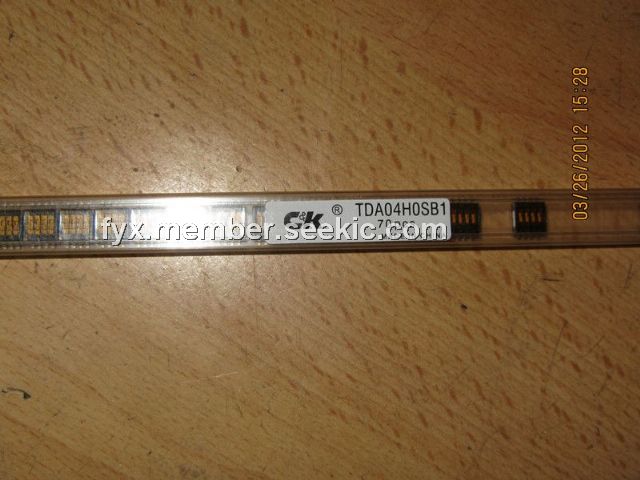

The TDA04H0SB1 is an ultra-miniature Surface Mount Half-pitch DIP Switch. It is used in Hand-held electronic devices, Portable computer and electronic devices, Instrumentation and controls.
Parametrics
TDA04H0SB1 absolute maximum ratings: (1)switch function: spst-2, 4, 6, 8 & 10 positions; (2)contact rating: 24 v dc, 25 ma (switching); 50 v dc, 100 ma (steady state); (3)mechanical and electrical life: 1,000 cycles; (4)contact resistance: 100 mω max; (5)insulation resistance: 100 mω@ 100 v dc min; (6)dielectric strength: 300 v ac min; (7)storage temperature: -40℃ to 85℃; (8)operating temperature: -40℃ to 85℃; (9)operating force: 4,9n max; (10)solderability: per mil-std-202f method 208d, or eia rs-186e method 9 (1 hour steam aging).
Features
TDA04H0SB1R features: (1)Bifurcated contact for increased electrical reliability; (2)Process sealed for surface mount soldering and washable processing; (3)RoHS compliant.
Diagrams
Image | Part No | Mfg | Description | Pricing (USD) |
Quantity | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TDA04H0SB1 |
C&K Components |
DIP Switches / SIP Switches HALF PITCH 4 POS |
Data Sheet |
|
|
|||||||||||||
TDA04H0SB1R |
C&K Components |
DIP Switches / SIP Switches HALF PITCH 4 POS |
Data Sheet |
|
|
